Projektowanie CAD i modelowanie 3D

Modelowanie i projektowanie w technologii 3D daje nam możliwość przekształcania różnorodnych koncepcji, które znajdują się na papierze. Dzięki nowoczesnym technologiom możemy w szybki i wygodny sposób przenieść je z papieru na trójwymiarowy obiekt cyfrowy. Daje to bardzo ogromne możliwości podmiotom działającym w wielu dziedzinach życia. Mowa głównie o przemyśle, lecz także edukacji, medycynie, czy nawet dla branży filmowej. Dlatego też, same rozwiązania i technologie cieszą się bardzo sporym zainteresowaniem wśród wielu firm na całym świecie.

Projektowanie CAM

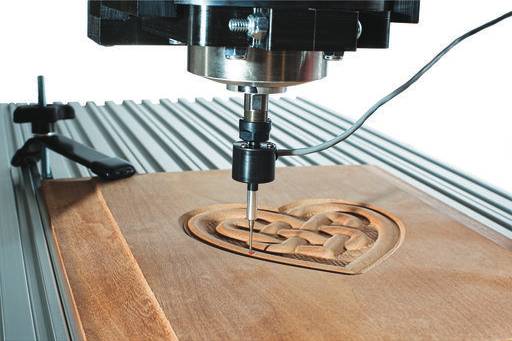

Realizacja modelu w 3D, odpowiedniego do wykonania na maszynach sterowanych numerycznie (CNC)

Optymalizacja produkcji w rozumieniu pełnej kontroli parametrów obróbki, czyli minimalizowanie zużycia narzędzi

Skrócenie czasu pracy i minimalizacja odpadów z uwagi na precyzyjną możliwość określenia obszaru do obróbki

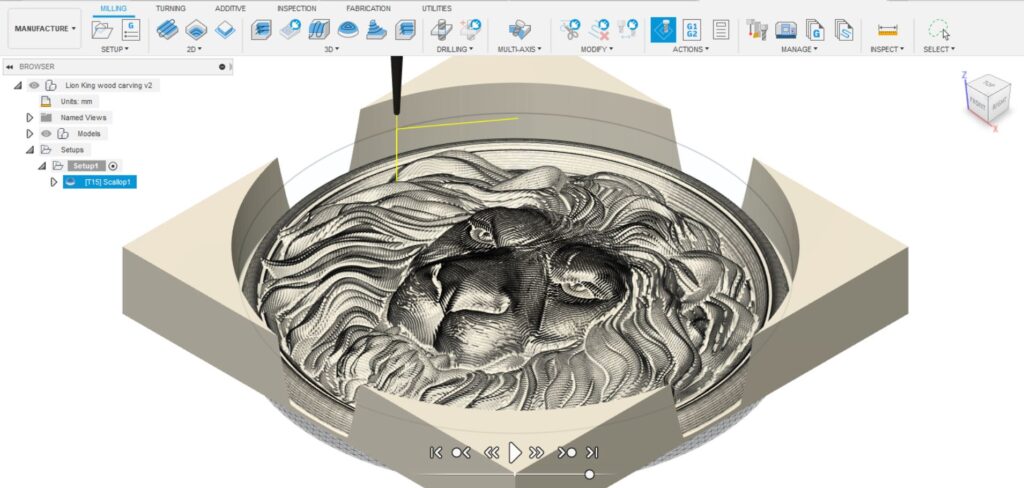

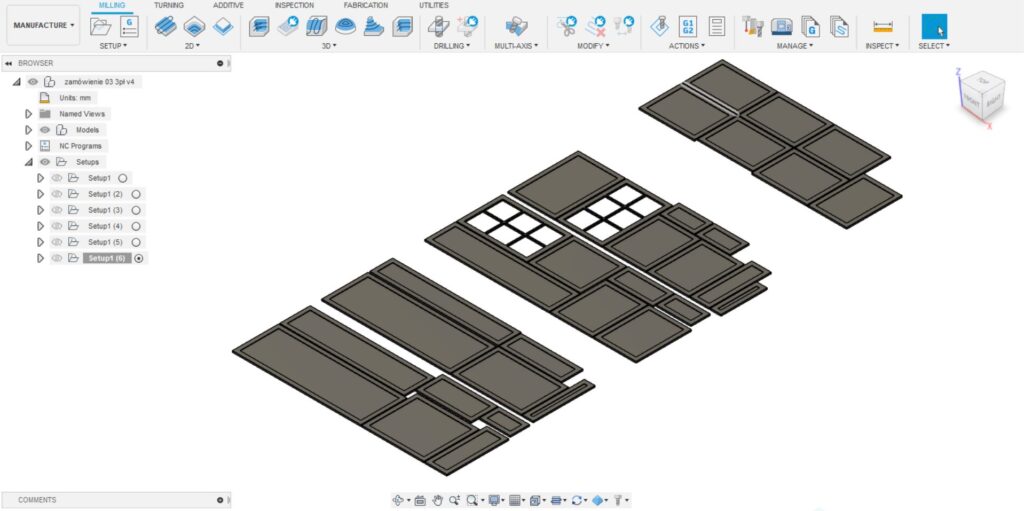

Projektowanie CM to innymi słowy komputerowe wspomagania wytwarzania CAM. W praktyce, jest to system odpowiedzialny za ułatwienie przeprowadzania integracji pomiędzy procesami projektowania, a także wytwarzania projektu. Dzięki niemu, możliwe jest przygotowywanie modeli 3D, natomiast na ich podstawie tworzy się tak zwane ścieżki narzędzia do obróbki,

czyli ruchów frezów, bądź wiązek laserowych i pozostałych narzędzi, które umożliwiają odpowiednie wycięcie w danym kształcie.Dzięki programowi przekazywana jest informacja do urządzenia, następnie urządzenie jest odpowiednio sterowane. Dzięki temu uzyskujemy odpowiedni efekt końcowy, w postaci jakościowych projektów w technologii CAM.

Projektowanie CAD

Możliwość wizualizacji projektów,

Możliwość generowania pełnej dokumentacji technicznej w technologii 2D,

Skrócenie czasu pracy i minimalizacja odpadów z uwagi na precyzyjną możliwość określenia obszaru do obróbki

Projektowanie w CAD to w gruncie rzeczy projektowanie wspomagane komputerowo, co potocznie nazywa się właśnie CAD. Jest to metoda, dzięki którą stosuje się w inżynierii elektrycznej, mechanicznej, a także budowlanej. Dzięki temu, uzyskujemy jakościowe wspomaganie przygotowywanych koncepcji technicznych. Zakresem wykonywanych prac jest między innymi odwzorowanie konstrukcji

(wykonywane na zasadzie modelowania cyfrowego, tworząc dokumentację cyfrową i kreślenie przy pomocy komputera),kontrola danych i możliwość zastosowania wizualizacji koncepcji. Dodatkowym atutem jest możliwość przeprowadzenia optymalizacji i dokładnych obliczeń inżynierskich. Projektowanie w CAD jest niezwykle przydatne. Oprócz powyższych atutów, warto wymienić także poniższe możliwości i zastosowania:

Modelowanie 3D

Modelowanie w 3D uwzględnia naprężenia danego materiału,

Możliwość projektowania dowolnych kształtów (nawet tych najbardziej skomplikowanych)

Możliwość tworzenia niezbędnych wizualizacji dla projektów

Modelowanie 3D to w gruncie rzeczy tworzenie w pełni trójwymiarowych projektów. Dzięki oprogramowaniu CAD możliwe jest wykorzystanie narzędzi, które umożliwiają wykonanie projektowania najbardziej wymagających kształtów każdego detalu. Odwołuje się to zarówno do powierzchni jak i bryły. Dodatkowym atutem projektowania CAD jest analiza naprężeń danego materiału i możliwość oddziaływania środowiska wewnętrznego.

Daje to możliwość na etapie projektowania przeprowadzenia testów dla detalu bądź danego prototypu. Modelowanie w 3D to także możliwość tworzenia wizualizacji danych elementów, w których możliwe jest także szacowanie kosztów produkcji, oraz ich użyteczności i ergonomiczności danego detalu. Modelowanie w 3D daje nam ogromne możliwości technologiczne do wykorzystania.

Skanowanie 3D

Możliwość przestrzennego skanowania 3D skanerem optycznym,

Możliwość zastosowania dokumentacji skanowanych części, zarówno jako model CAD, czy też jako rysunek 2D,

Możliwość skanowania w 3D zarówno rzeźb jak i obiektów artystycznych.

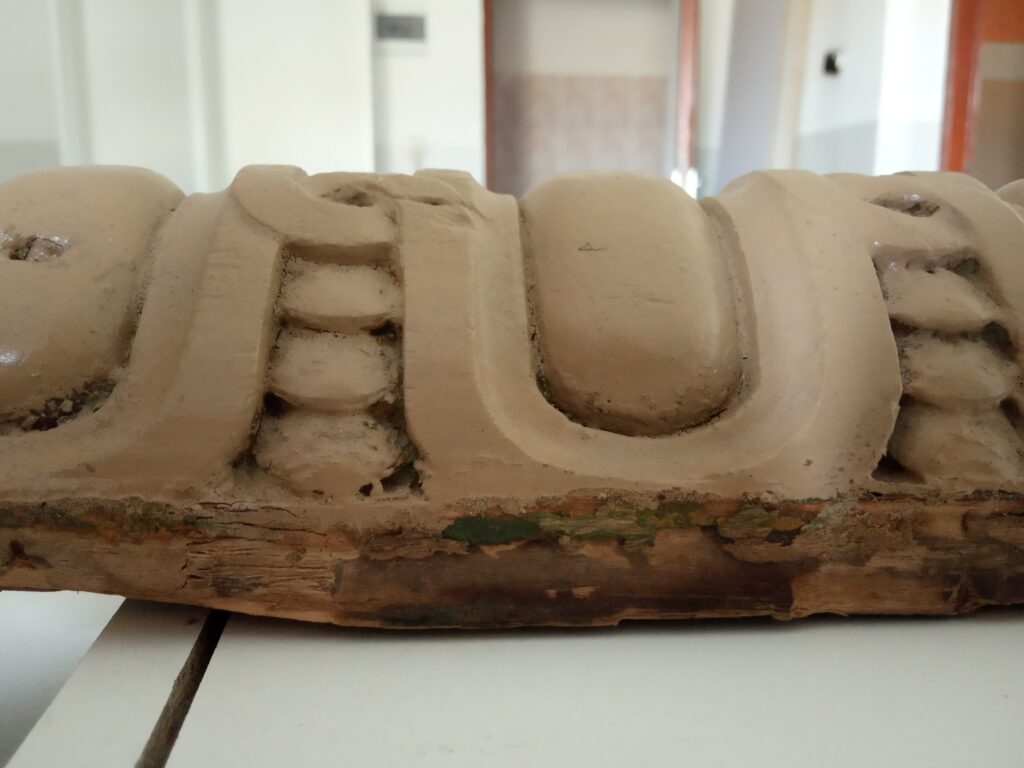

Skanowanie 3D to kolejna z powszechnych już technologii, która wykorzystywana jest w inżynierii i wielu innych branżach, a także dziedzinach. Wszystko z uwagi na fakt, iż skaner 3D jest stosunkowo łatwym i praktycznym rozwiązaniem, które pozwala nam stworzyć w pełni wymiarowy obiekt w 3D,który jednocześnie można dokładnie zmierzyć,

a także zmierzyć jego elementy, które odtwarzają precyzyjnie całą jego strukturę i elementy. Sama obsługa skanera 3D jest dość prosta.Polega ona na zainstalowaniu aplikacji do projektowania w 3D na komputerze i już jesteśmy gotowi do pełnego działania w zakresie skanowania obiektów 3D.
